SR4P3A1B24
用于监控急停开关、安全门开关、双路PNP输出型安全光幕。特点：1、可检测输入触点的短路故障；2、可选择受控手动复位和自动复位；3、具有自我监控的电路；4、工作状态实时监测；5、多种型号可供选择。PLe;安全类别：Cat.4;SIL3。技术参数：型号SR4P3A1B24复位模式手动或自动工作电源DC/AC24V功耗3W输出...
用于监控急停开关、安全门开关、双路PNP输出型安全光幕。
特点：
1、可检测输入触点的短路故障；
2、可选择受控手动复位和自动复位；
3、具有自我监控的电路；
4、工作状态实时监测；
5、多种型号可供选择。??
PL e;安全类别：Cat.4; SIL 3。
技术参数：
| 型号 | SR4P3A1B24 |
| 复位模式 | 手动或自动 |
| 工作电源 | DC/AC24V |
| 功耗 | 3W |
| 输出触点 | 3N/O,1N/C |
| 切换容量 | AC-15,5A/250V;?DC-13,6A/24V |
| 释放缓冲时间 | <15ms |
| 诊断覆盖率 | >99% |
| 平均无危险故障时间 | 111a |
| 平均每小时危险失效率 | 2.5×10-8 |
| 防护等级 | IP50 |
| 工作温度 | ??-10?~＋55℃ |
| 储存温度 | ??-40?~＋85℃ |
| 导线截面积 | 最大Max.?2.5mm2 |
| 线缆长度 | 最长Max.?100m |
| 尺寸 | 96(L)×22.5(W)×116(H)mm |
| 符合标准 | EN?60947-5-1,?EN?61000-6-2,?EN?61000-6-3,??IEC/EN?60204-1,?EN?ISO?13849-1 |
接线图：
?

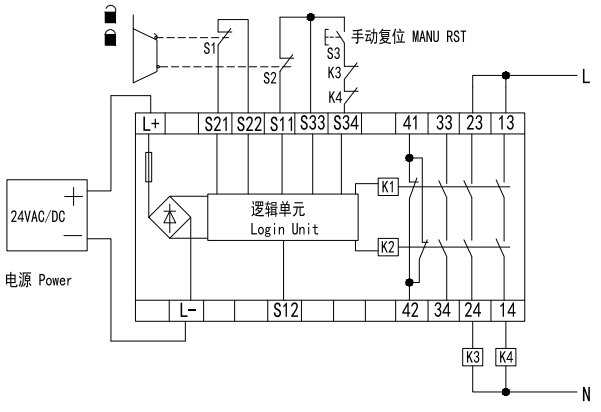

安全门：
急停：

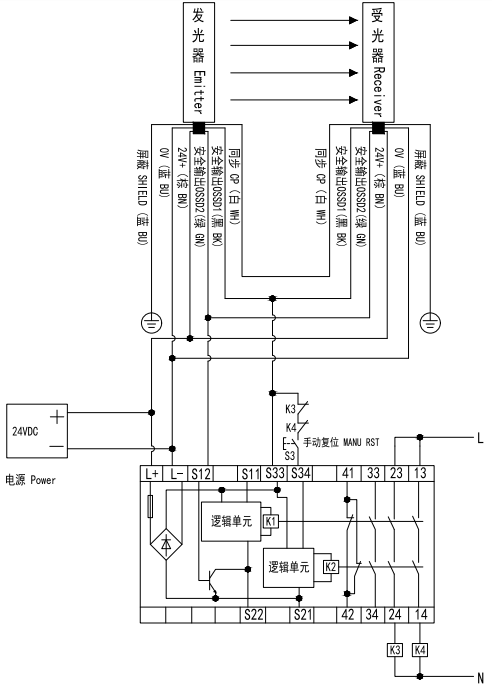

接安全光幕（PNP输出）：
